Cada calentador / enfriador de Filtrine se personaliza para su aplicación de proceso
Características del calentador / enfriador
| Amplio rango de temperatura | Calefacción y refrigeración |
| Cambia instantáneamente | De calor a frio y viceversa |
| Mantiene temperaturas de líquido constantes | Con cargas variables de calefacción o refrigeración |
| Control Dial-A-Temp | Enfría líquidos a altas temperaturas de 0 ° F [-17 ° C] a 350 ° F [177 ° C] |
Agregue una opción de calentador / enfriador a su modelo PCP, POC o PC de enfriador Filtrine

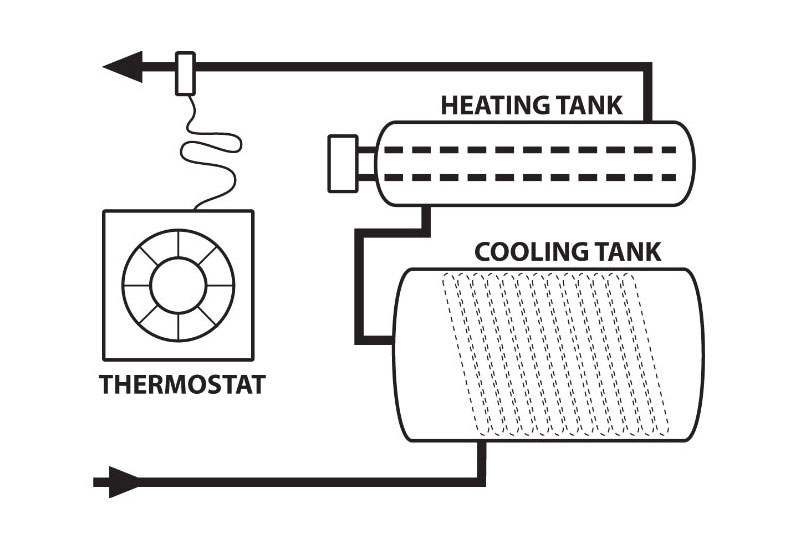

1. Opción de calentador en línea Filtrine (ILH)
Mantiene una temperatura de salida constante bajo diferentes cargas de calefacción y refrigeración. El termostato detecta la temperatura del líquido y requiere enfriamiento cuando está por encima del punto de ajuste y calefacción cuando está por debajo del punto de ajuste.
Rango de temperatura de salida: 0 ° F [-18 ° C] a 90 ° F [32 ° C]
Aplicaciones típicas
- Enfríe o caliente el agua de la ciudad según sea necesario para mantener constante el agua de lavado a 68 ° C [20 ° F] durante todo el año para el procesamiento de fotografías.
- Caliente el refrigerante de la máquina herramienta a la temperatura óptima de funcionamiento para el arranque y luego enfríelo para mantener esa temperatura durante el funcionamiento.
- Enfríe o caliente el líquido de un recipiente de almacenamiento al aire libre a la temperatura óptima de maquillaje.
2. Opción Filtrine Heat / Cool (H / C)
Cambia instantáneamente de caliente a frío y viceversa. Los tanques de calefacción y refrigeración están controlados por sus propios termostatos. El fluido de cada uno se agita continuamente para mantener un estrecho control de temperatura. Un interruptor selector de 3 vías opera cuatro válvulas solenoides para permitir el flujo de líquido a través del calentador o enfriador según sea necesario.
Rango de temperatura de salida: Calienta a 250 ° F [121 ° C] y enfría desde 90 ° F [32 ° C] a 0 ° F [-18 ° C]
Aplicaciones típicas
- Para el recubrimiento al vacío, caliente la pieza de trabajo para recubrir y luego enfríela rápidamente para manipularla.
- Prueba de producto con cambios rápidos y extremos de temperatura del refrigerante.
3. Opción Filtrine Mixed Hot and Cold (MHC)
Control completo de dial-a-temp en un amplio rango de temperaturas. La temperatura de salida seguirá el control del punto de ajuste hacia arriba o hacia abajo a medida que se cambia. Los tanques de calentamiento y enfriamiento son controlados por sus propios termostatos configurados en los extremos del rango de temperatura deseado. El controlador de temperatura opera una válvula mezcladora que mezcla fluido frío y caliente para producir la temperatura de salida deseada.
Rango de temperatura de salida: 0 ° F [-18 ° C] a 200 ° F [93 ° C]
Aplicaciones típicas
- Calentamiento y enfriamiento en rampa de componentes electrónicos para pruebas precisas monitoreadas por computadora.
4. Opción de calentador / enfriador de serpentín de baño filtrino (BHC)
Calentador / enfriador de rango extremadamente amplio. Ideal para refrigerar fluidos a altas temperaturas. El control de temperatura se logra en un tanque de calentamiento / enfriamiento. Cuando el controlador solicita enfriamiento, se activan las válvulas solenoides y el fluido frío circula desde el tanque del enfriador y a través del serpentín de enfriamiento. Cuando el controlador solicita calefacción, la circulación de fluido frío se detiene y se activa el calentador.
Rango de temperatura de salida: 20 ° F [-7 ° C] a 350 ° F [177 ° C]
Aplicaciones típicas
- Caliente un dispositivo a la temperatura de proceso óptima, luego enfríelo para mantener esa temperatura durante el proceso, luego enfríelo para manipularlo.
“Hay muchas variaciones de los cuatro diseños anteriores para adaptarse a aplicaciones específicas. Todos los calentadores / enfriadores se pueden construir con cualquiera de las opciones disponibles en los enfriadores Filtrine estándar ”.
Turner Hansel, presidente, director de la división de PC
Controladores especiales para calentadores / enfriadores Filtrine
| Punto de ajuste e indicación | Punto de ajuste analógico y controlador indicador Punto de ajuste digital y controlador indicador |
| Salida | Salida proporcional del tiempo al calentador Diferencial ancho ON-OFF ajustable Múltiples opciones de salida: para monitoreo remoto 0-5 VCC, 4-20 mA, RS-232, RS435 y más ... |
| Remoto local | Punto de ajuste local-remoto: compatible con computadora Lecturas locales y remotas Panel de control remoto: listo para su instalación separado del calentador / enfriador |
